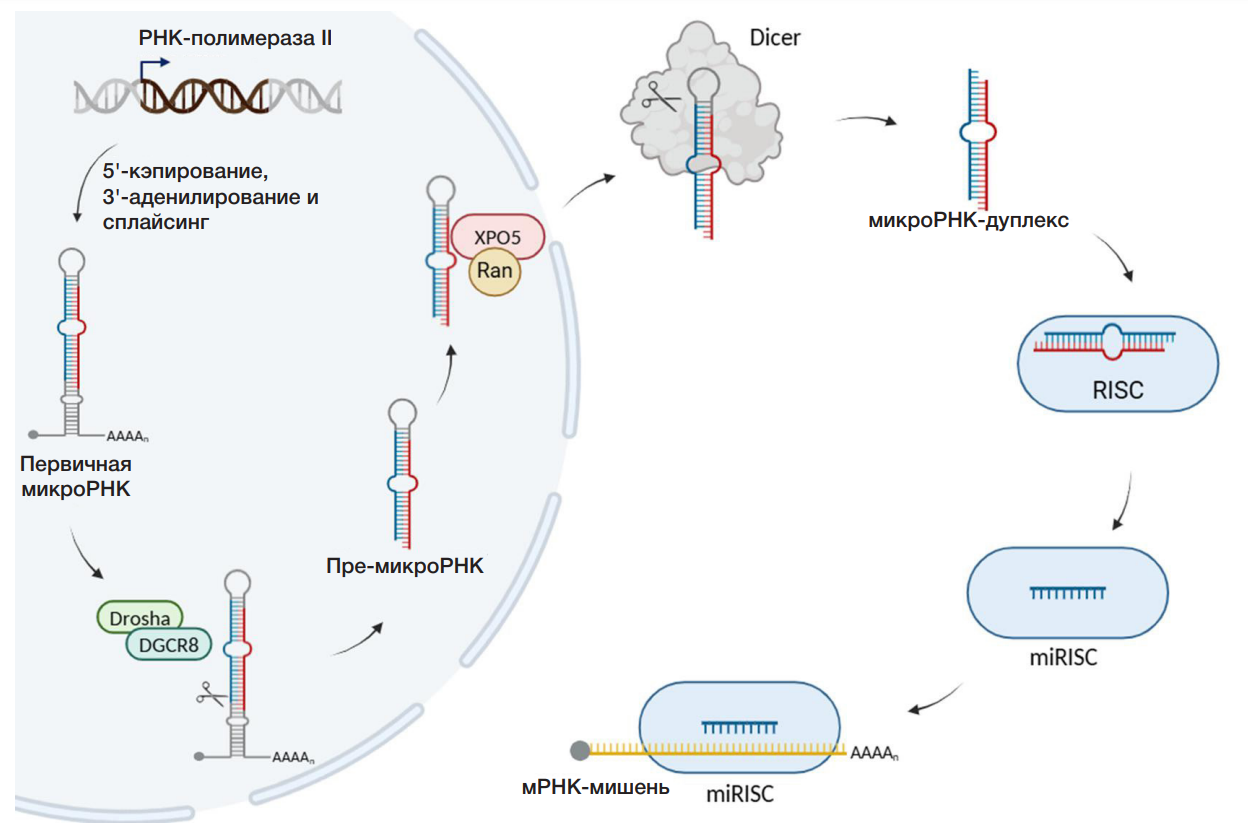

Рис. 1. Канонический биогенез микроРНК и формирование функционально активного комплекса miRISC. AAAA_n — поли(А)-хвосты на 3'-концах молекул мРНК и микроРНК; DGCR8 — DiGeorge syndrome critical region 8 (регион 8, критический для синдрома Ди Джорджи); Dicer, Drosha — эндорибонуклеазы из семейства РНКазы III; miRISC — РНК-индуцируемый комплекс выключения гена, связанный с цепью микроРНК; Ran — Ras-related nuclear protein (ГТФ-связывающий ядерный белок); RISC — RNA-induced silencing complex, РНК-индуцированный комплекс сайленсинга генов; XPO5 — экспортин-5; пре-микроРНК — предшественник микроРНК. Серым кругом на изображении первичной микроРНК обозначен 5'-кэп

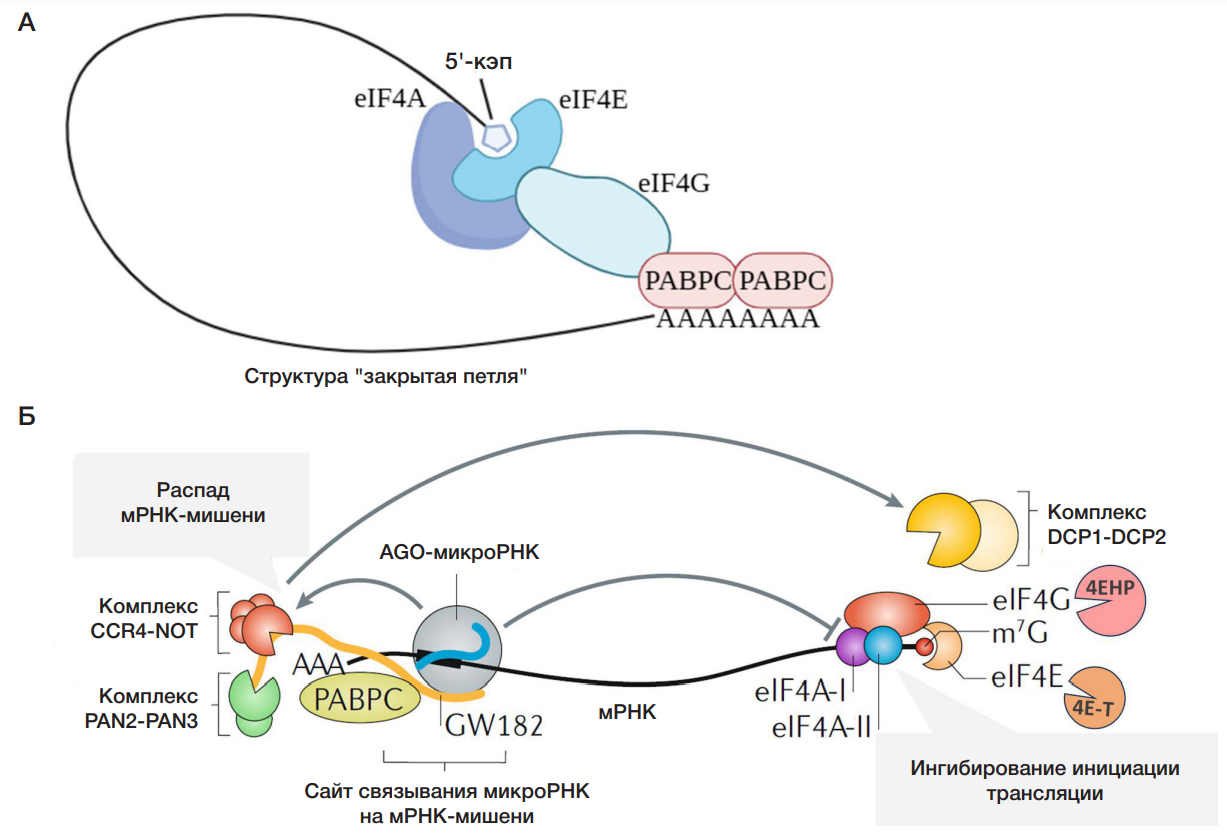

Рис. 2. Описанные механизмы микроРНК-опосредованного подавления экспрессии генов. А. Ингибирование формирования «закрытой петли» мРНКмишени. Под воздействием RISC-комплекса PABPC диссоциирует от поли(А)-хвоста мРНК-мишени, что делает невозможным его взаимодействие с eIF4G и препятствует формированию «закрытой петли», необходимой для инициации трансляции мРНК. Б. Распад мРНК-мишени (слева) и ингибирование инициации трансляции мРНК за счет препятствия сборке комплекса фактора инициации трансляции эукариот 4F (справа). Черной линией обозначена мРНК-мишень; желтой — белок GW182, являющийся каркасом для белков CCR4-NOT и PAN2-PAN3; голубой — направляющая цепь микроРНК в составе miRISC-комплекса. Серыми стрелками показаны привлечение белками AGO комплекса CCR4-NOT и последующее привлечение комплексом CCR4-NOT декэпирующих белков DCP1 и DCP2. Модифицировано из [17]
