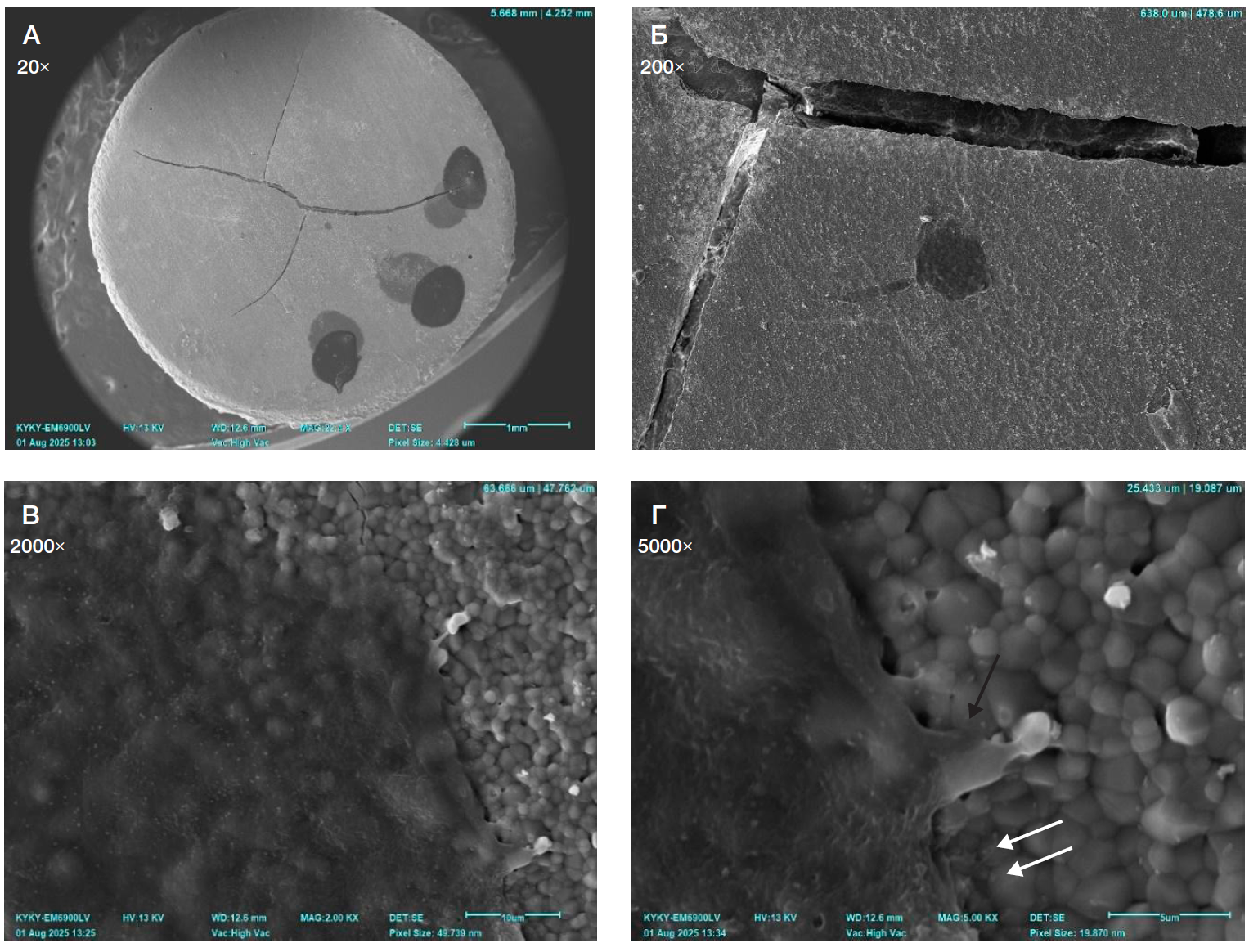

Рис. 1. Сканограммы поверхности образцов трикальцийфосфата после спекания при 800 °С с растущими мезенхимальными стволовыми клетками из жировой ткани, 7 суток культивирования. Черной стрелкой показаны темные клетки на поверхности цилиндрического образца трикальцийфосфата, белой стрелкой — тонкие выросты мембраны. Клетки крупные, образуют скопление, сильно распластаны, контактируют между собой широкими выростами, поверхность клеток ровная, гладкая, просматриваются тонкие выросты мембраны под телом клетки и по периферии. Увеличение от 20× до 10 000×

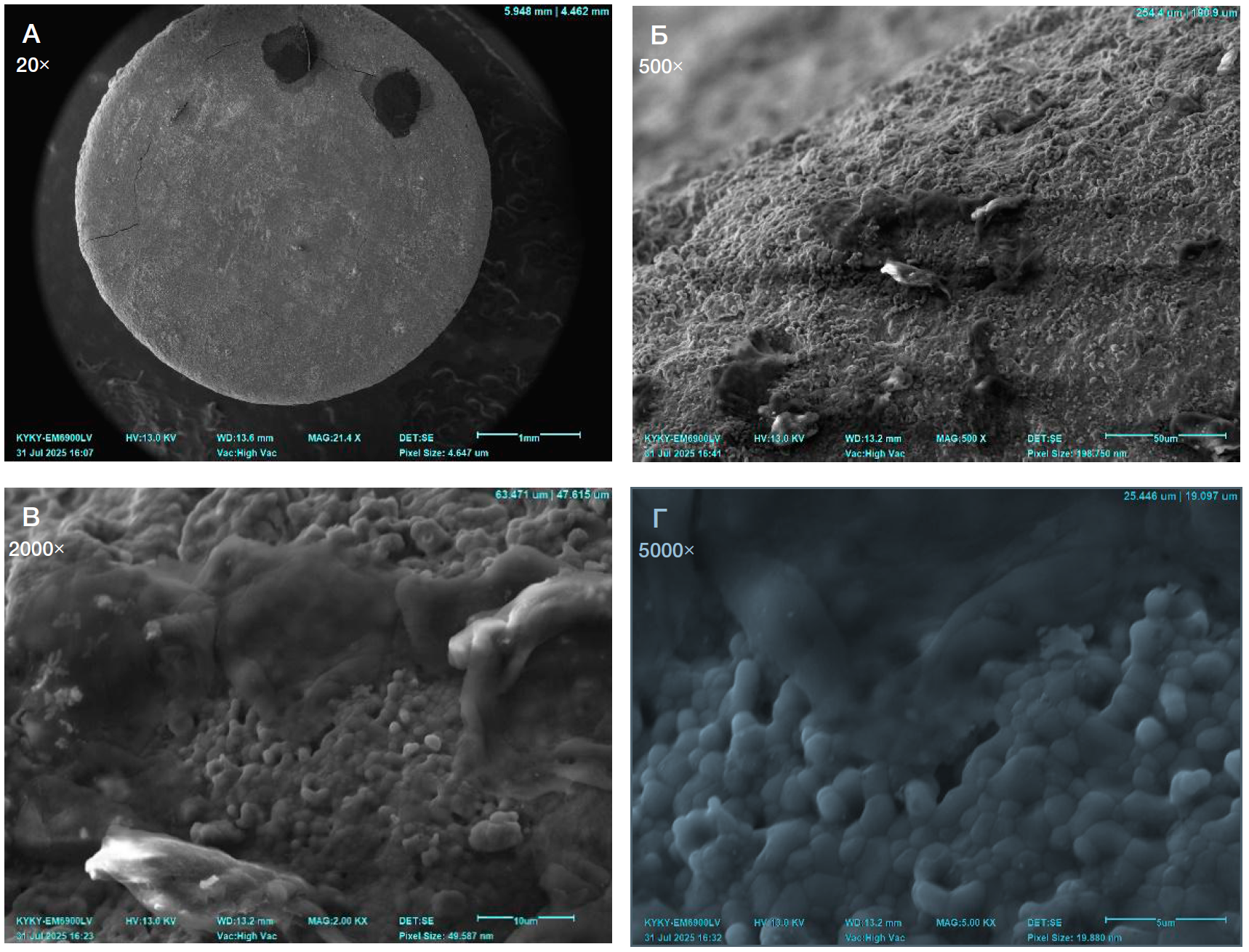

Рис. 2. Сканограммы поверхности образцов гидроксиапатита после спекания при 1250 °С с растущими мезенхимальными стволовыми клетками из жировой ткани, 7 суток культивирования. Поверхность клеток складчатая, гладкая, наблюдается эффект наползания тела клетки. Увеличение от 20× до 5000×

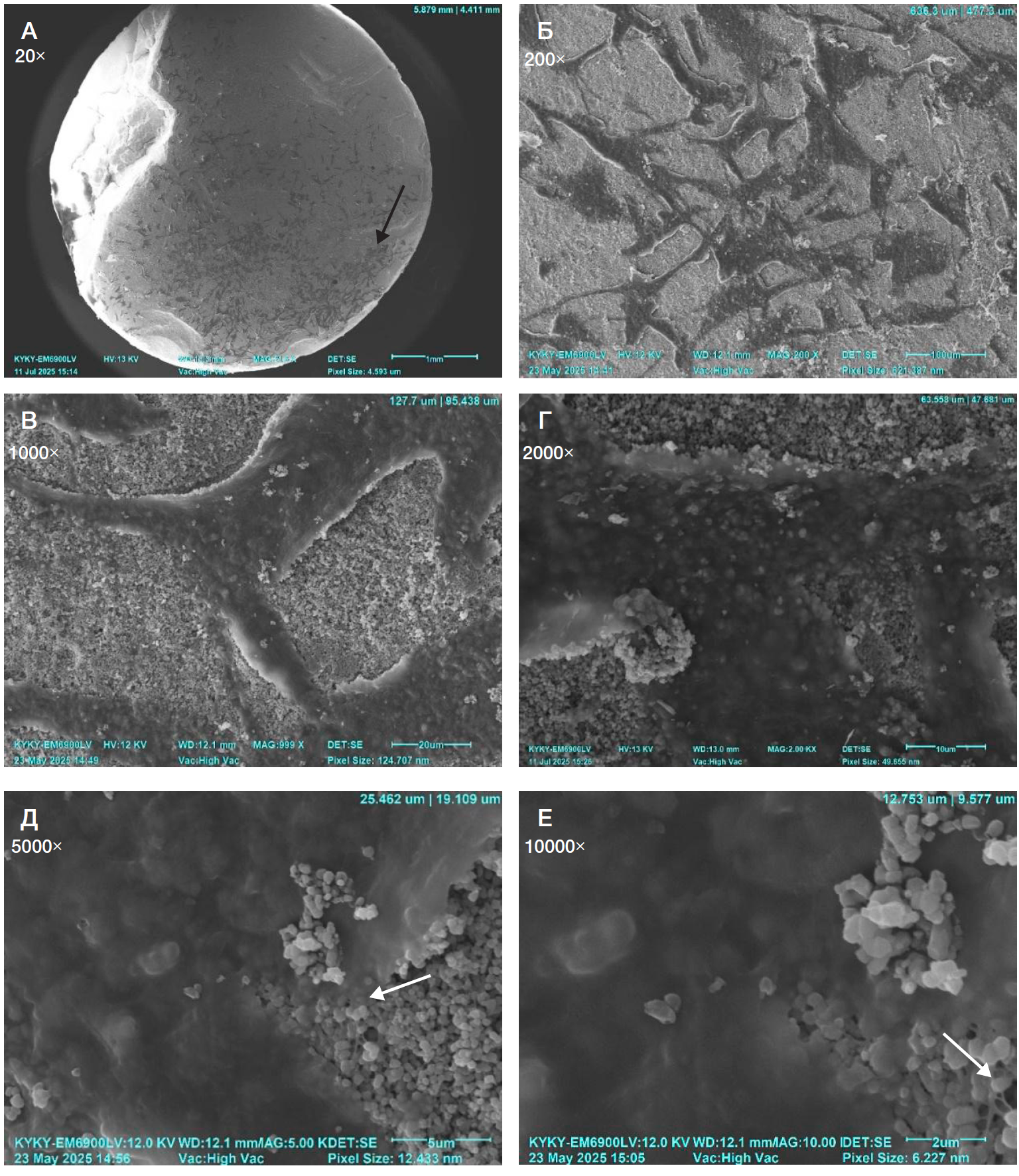

Рис. 3. Сканограммы поверхности образцов трикальцийфосфата после спекания при 1250 °С с растущими мезенхимальными стволовыми клетками из жировой ткани, 7 суток культивирования. Черная стрелка — широкая псевдоподия. Белая стрелка — тонкий вырост с расширением на конце. Увеличение 20х–5000х. Высокая степень адгезии клетки, она плотно прилегает к поверхности, сильно уплощена, под телом клетки просматривается контур гранул материала, поверхность имеет мелкие углубления, наблюдаются выросты различной толщины по периметру клетки и просматриваются под ее телом

Рис. 4. Характер роста клеток на образцах из костного аллотрансплантата с различными физическими параметрами обработки. Сканограммы. Т1200 — температура спекания 1200 °С, Т1250 — температура спекания 1250 °С, Т1300 — температура спекания 1300 °С. Наблюдается разная степень адгезии клеток к материалу. Белые стрелки указывают на клетки на поверхности материала аллотрансплантата. А, Б. Максимальная степень адгезии — клетки плотно прилегают к поверхности, сильно уплощенные, под телом клетки просматривается контур гранул материала, поверхность гладкая, со слабо заметными складками, наблюдаются выросты различной толщины, преимущественно тонкие по периметру клетки и просматриваются под ее телом. В, Г. Средняя степень адгезии — клетки прилегают к поверхности, в отдельных зонах края клетки приподняты, поверхность имеет хорошо заметные складки, выросты клетки преимущественно широкие. Д, Е. Низкая степень адгезии — клетки слабо распластаны, края клеток заметно приподняты по всему периметру, поверхность клетки имеет мелкие бугорки, отсутствуют выросты

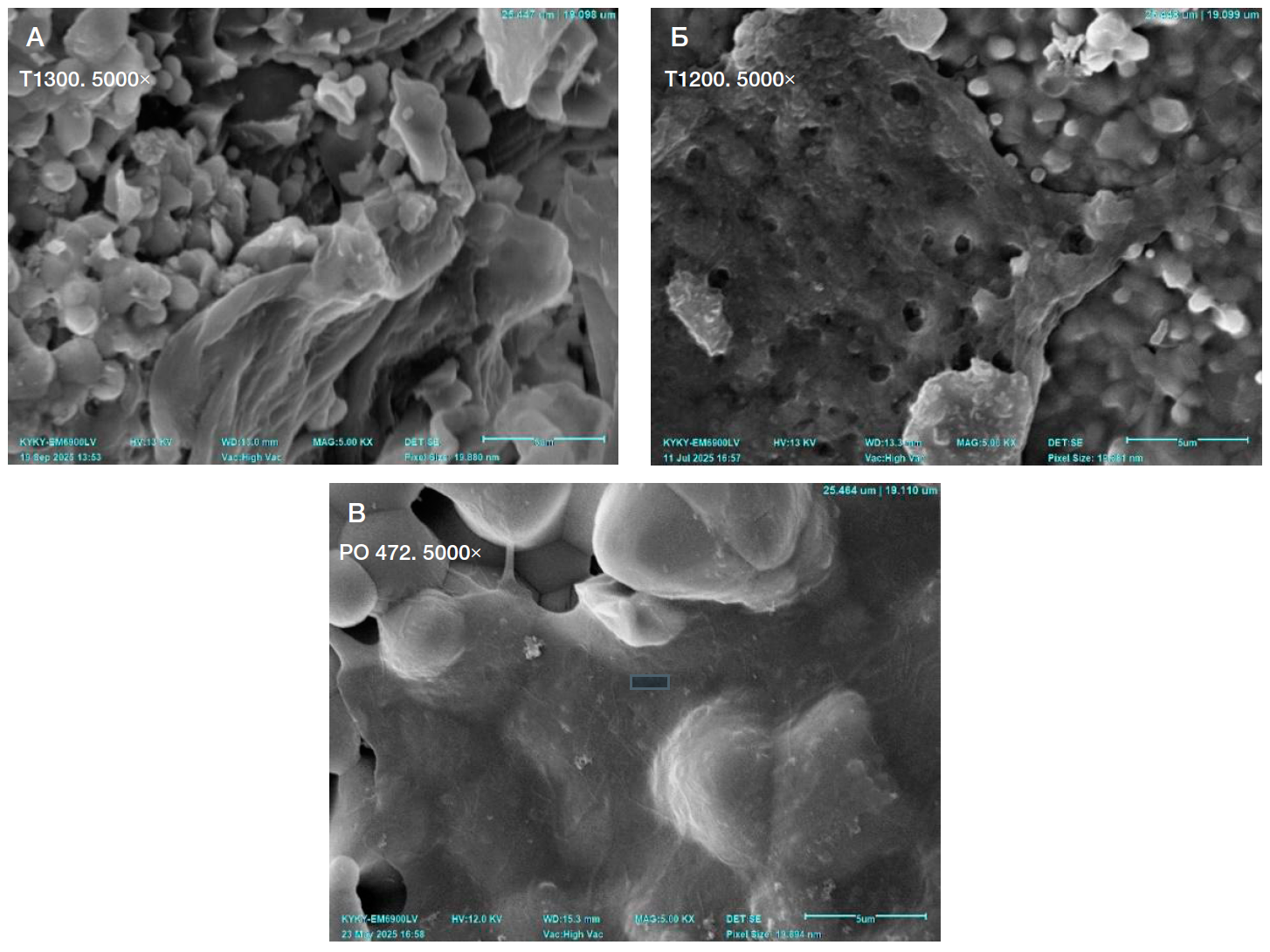

Рис. 5. Морфологические особенности мезенхимальных стволовых клеток из жировой ткани на поверхности образцов из трикальцийфосфата. Сканограммы. А. Складчатая поверхность клетки, гладкая, низкая степень распластанности, адгезия в отдельных точках, отсутствуют выросты тела клетки. Б. Клетка распластана, практически полностью адгезирована, поверхность бугристая, наблюдаются широкие и отдельные тонкие выросты в небольшом количестве по периферии. В. Клетка сильно распластана, полностью адгезирована, поверхность ровная, наблюдаются широкие и тонкие выросты в большом количестве под телом клетки и по периферии. Т1200, Т1300 — температура спекания материала при изготовлении образцов в °С. РО 472 — маркировка лабораторного образца
